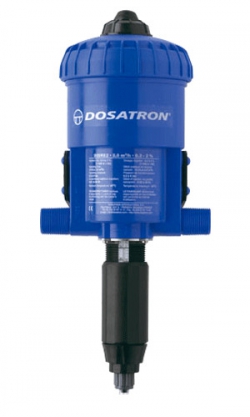

Дозатрон (Дозирующий насос) — это дозировочный насос, который работает за счет давления воды в водопроводной сети, обеспечивая пропорциональное непрерывное всасывание концентрированного продукта, перемешивание его с водой в заданном соотношении и направление полученного раствора. Устройство предназначено для пропорционального введения химических добавок в поток воды пропорционально расходу жидкости.
Применение:
Дозатрон имеет универсальное назначение и может использоваться на автомойках, в пищевой промышленности, сельском хозяйстве, садовом растениеводстве. Основные области применения: мойка транспортных средств, дезинфекция, фитосанитарная обработка.
Принцип действия

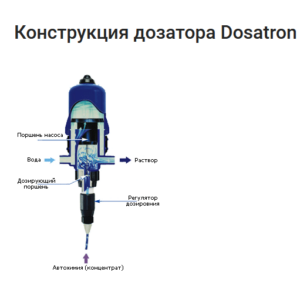

Дозирующий насос не требует электричества. Он состоит из 2 частей — гидравлической помпы и дозирующей части. Помпа приводится в движение поступающим потоком воды, и в свою очередь, заставляет работать дозирующий поршень. То есть — от потока поступающей воды зависит скорость работы устройства. Параметры дозирования остаются неизменными.
Дозатор автоматически регулирует пропорциональность в зависимости от изменения расхода воды (например, в случае понижения давления в водопроводной сети). При проходе через дозатрон вода теряет около 0,4 бар. Максимально допустимое давление воды на входе 6 бар. Наличие в воде механических примесей или подача горячей воды могут привести к неполадкам в работе дозатрона и даже к его полному выходу из строя.
Работа с дозатроном
— Подвести к основному входу дозатрона водопроводную трубу. Вода должна быть холодная и фильтрованная (фильтром тонкой очистки для защиты от механических частиц).
— Опустите трубку для забора химии в ёмкость с жидкой концентрированной автохимией.
С помощью регулятора дозирования выставьте необходимые вам объёмы подачи автохимии в раствор.
— Соедините выход дозатрона с нужным количеством распылительных пистолетов, снабжённых спреерными форсунками.
— Обеспечьте подачу воды в основной вход дозатрона.
Учтите, что в дозатроне происходит смешение химии и воды. Функция смешения химии с воздухом у дозатрона отсутствует. Таким образом, с помощью дозатрона невозможно получить пену.
На схеме можно увидеть рекомендуемое подключение насоса к линии.
На входе в систему ставится редуктор с манометром. За фильтром тонкой очистки ставится обратный клапан, он не позволяет химическому раствору поступать обратно в водопровод. Также в системе необходим стравливающий клапан — для безопасной регулировки концентрации химического раствора.
Рекомендуется устанавливать насос на быстроразъемных соединениях, чтобы была возможность быстро демонтировать насос для проведения ремонта или обслуживания. С этой же целью, желательно, устанавливать шаровые краны на входе и выходе насоса, что позволит отключить насос от линии без остановки основного потока.
Обязательно следует устанавливать фильтр на входе в насос с тонкостью фильтрации не более 100 микрон. Это сильно увеличивает ресурс работы насоса.
Для регулировки производительности снизу насоса имеется цилиндр, при вращении которого можно менять процентное соотношение подаваемого в поток реагента. Обязательное условие регулировки – отсутствие давления в системе.
После выставления требуемого значения (есть шкала с маркировкой значений), регулировочный цилиндр можно зафиксировать специальным фиксатором, чтобы исключить изменение настройки дозировки.
Насос начинает работать сразу после подачи воды через него.
Если дозатор снабжен переключателем «байпас», то его можно выключить, не отсоединяя от трубопровода. После этого сквозь насос будет подаваться только чистая вода.
При выборе насоса нужно обратить внимание на:
— Расход воды, который не должен превышать максимальное значение, указанное для конкретного насоса.
— Диапазон концентрации (диапазон дозирования).
Рабочие преимущества дозирующего насоса:
Независимость от электросети.
Максимальная точность дозирования.
Снижение расхода химии и воды.
Легкость обслуживания и минимум изнашивающихся деталей.
Простота в установке и использовании.
