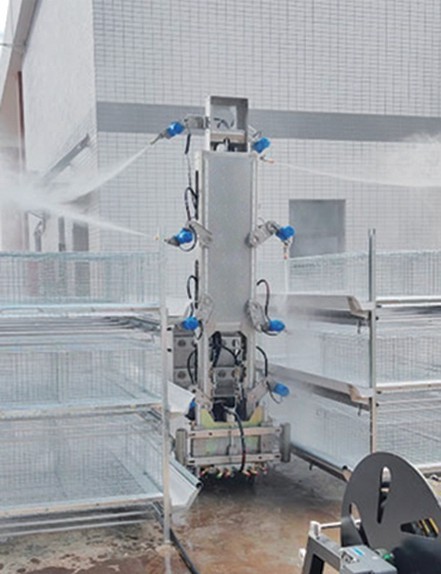

Робот-мойщик для мойки птичников. Подходит для мойки вертикальных клеток от 4-х до 6 этажей.

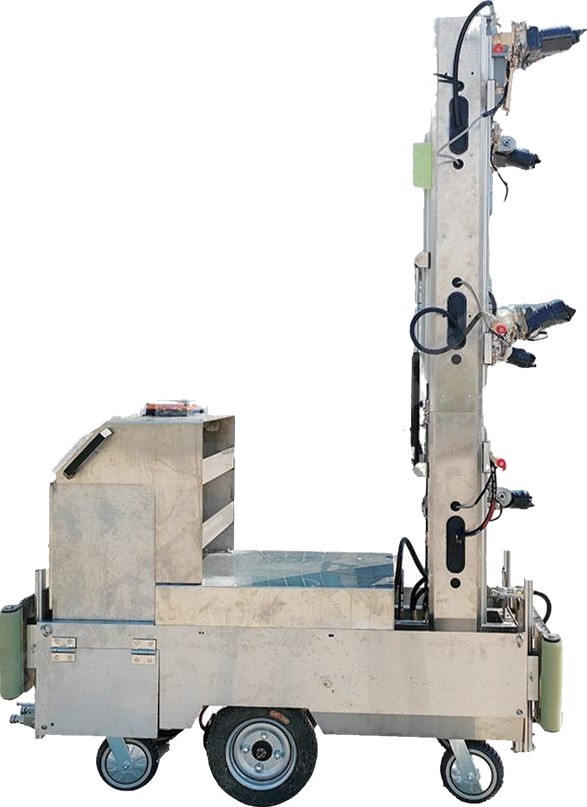

Робот — мойщик с 6 форсунками
Характеристики:
Длина — 1300 мм
Ширина — 600 мм
Длина — 2400 мм
Вес — 350 кг
Тип электродвигателя – бесщеточный электродвигатель постоянного тока
Основная рама- двухуровневая складная конструкция
Стрела с форсунками- двухсегментная регулировка в двух плоскостях
Соединительные трубки – нерж. сталь
Регулировка высоты стрелы – 400-750 мм
Регулировка бокового смещения рамы – 400 мм
Форсунки – 1 для ручной промывки, 6 регулируемых, 6 напольных
Батарея- аккумулятор LiFePO4 24B

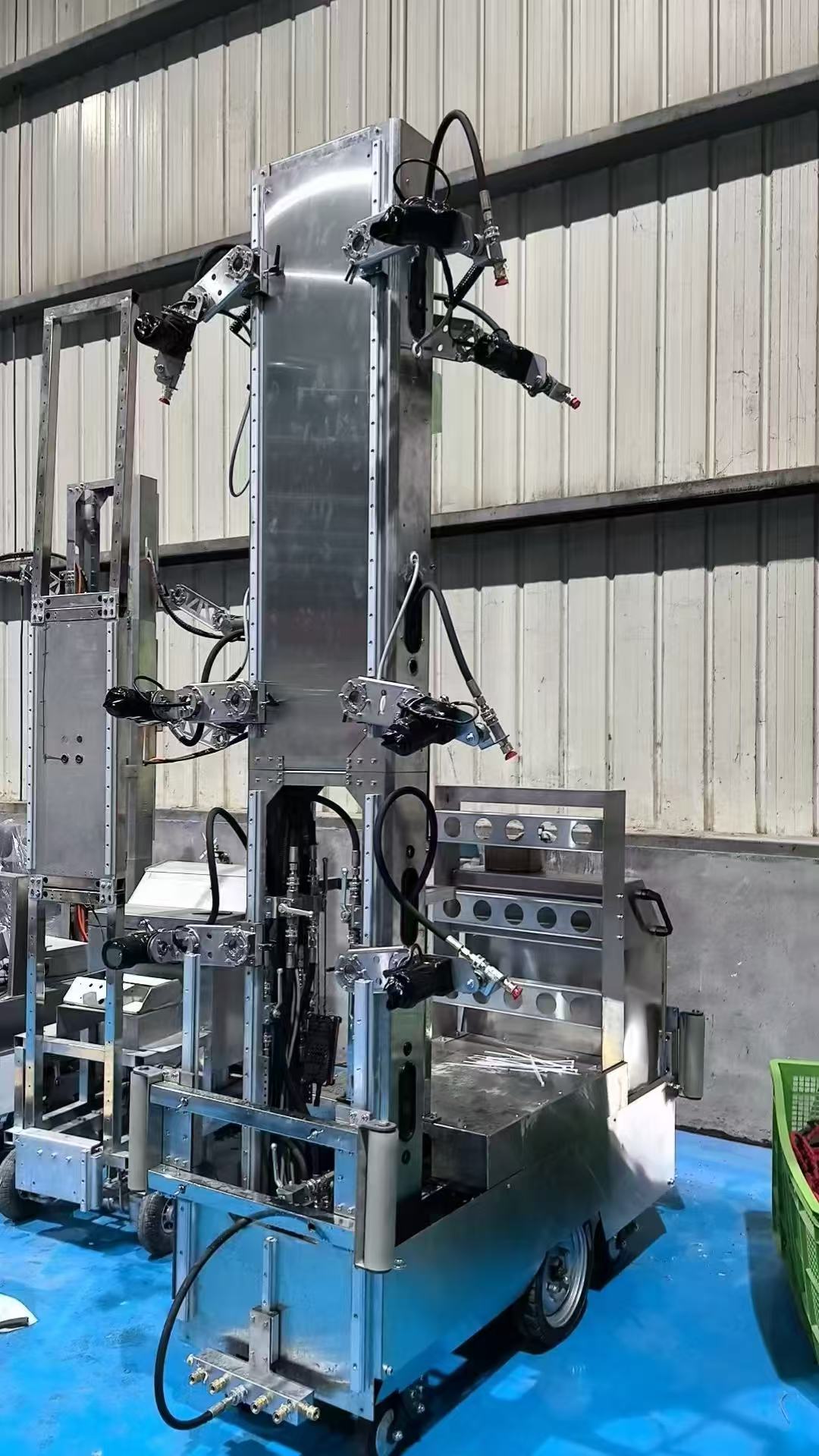

Робот- мойщик с 8 форсунками
Характеристики:
Длина — 1400 мм
Ширина — 600 мм
Длина — 2400-3200 мм
Вес — 550 кг
Тип электродвигателя – бесщеточный электродвигатель постоянного тока
Основная рама- двухуровневая складная конструкция
Стрела с форсунками- двухсегментная регулировка в двух плоскостях
Соединительные трубки – нерж. сталь
Регулировка высоты стрелы – 400-760 мм
Регулировка бокового смещения рамы – 400 мм
Форсунки – 1 для ручной промывки, 8 регулируемых, 6 напольных
Батарея- аккумулятор LiFePO4 24B

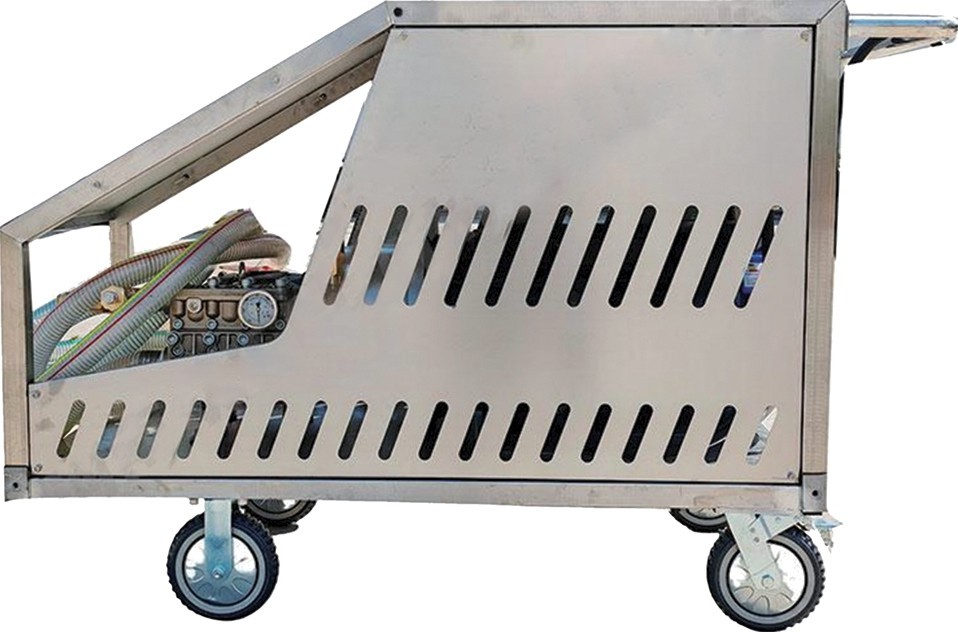

Установка высокого давления HT-YE30
Характеристики:
Электродвигатель — 30 кВт
Блок Управления — 30 кВт
Напряжение — 380 кВт
Номинальная частота — 57.9А
Вертикальный фильтр — мешочный фильтр из нерж. стали
Скорость вращения — 1480 об/мин
Вес — 350 кг
Номинальная частота — 50Гц
Кабель- 110 мм2 3м.
Обратный шланг сброса давления — 3 м.
Входной шланг подачи воды — 3 м.
Установка высокого давления HT-YE22
Характеристики:
Электродвигатель — 22 кВт
Блок Управления — 22 кВт
Напряжение — 380 кВт
Номинальная частота — 42.4А
Вертикальный фильтр — мешочный фильтр из нерж. стали
Скорость вращения — 1480 об/мин
Вес — 350 кг
Номинальная частота — 50Гц
Кабель- 110 мм2 3м.
Обратный шланг сброса давления — 3 м.
Входной шланг подачи воды — 3 м.

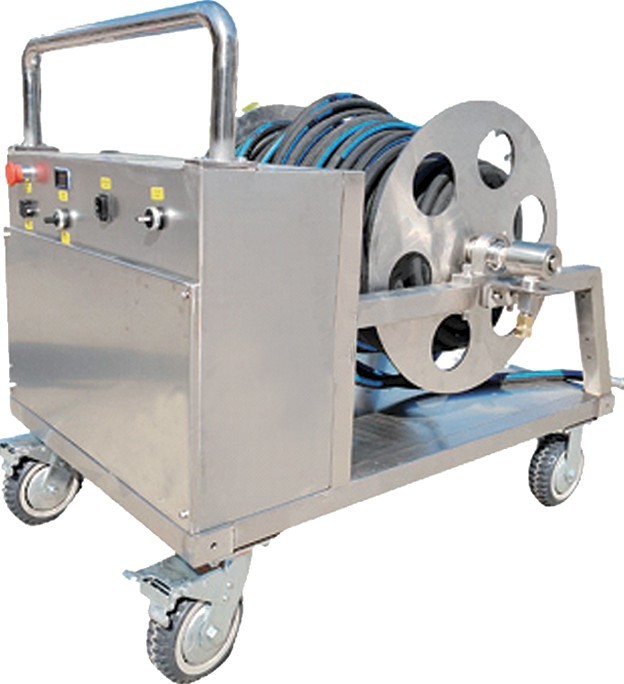

Тележка с барабаном для шланга ZH-100
Характеристики:
Материал разъемов шланга — нерж. сталь
Форсунка – медь
Тип – напольный
Напряжение – 24В (пост. ток)
Габаритные размеры – 1100*1000*1200 мм
Вес – 150 кг
Соединители для шланга – нерж. сталь
Шланг высокого давления – 100 м (длина)
Робот функционирует на аккумуляторной тяге 24Вт. Заряда хватает на 6-10 часов работы.

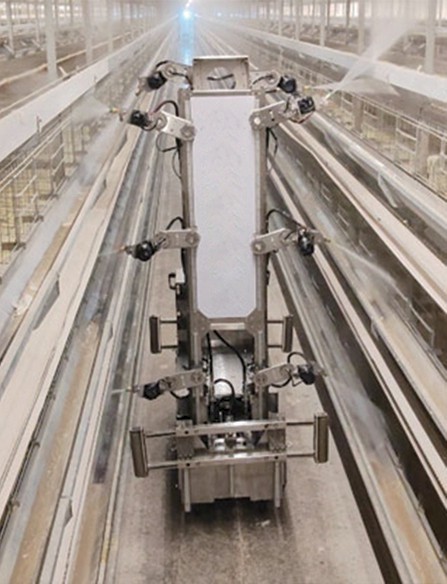

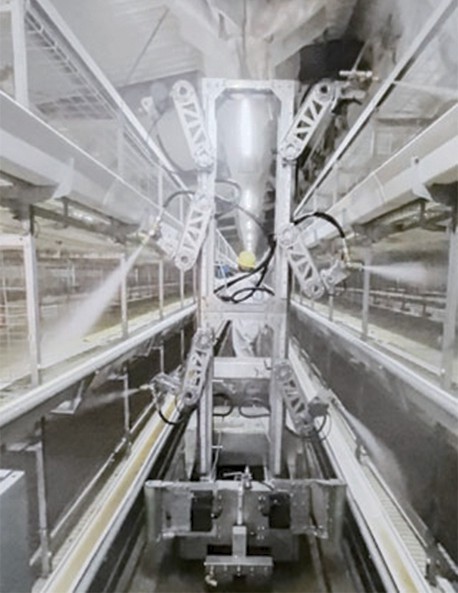

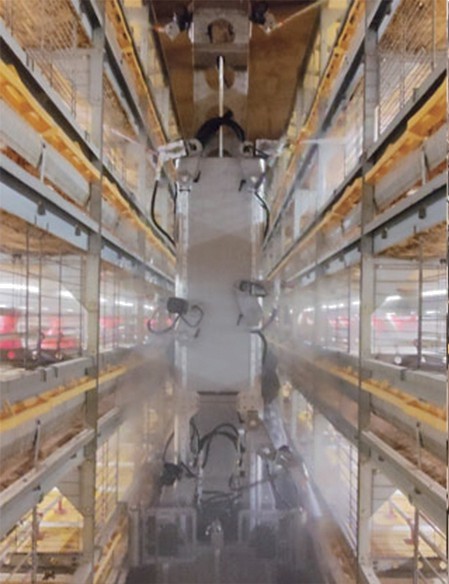

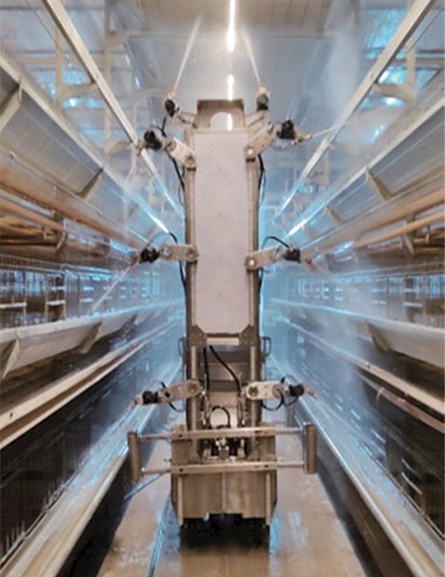

Как работает робот-мойщик для мойки птичников
АВД подключатся к сети и водопроводу на входе в помещение птичника и соединяется рвд с устройством автоматической подачи шланга высокого давления на робот. Шланг высокого давления наматывается до 200м на автоматический барабан, который с установленной скоростью разматывает или наматывает РВД на барабан во время работы робота.
После установки робота в начале ряда клеток, необходимо настроить специальные центрующие колеса-подушки (находятся по всему периметру корпуса робота) которые не позволят роботу изменить траекторию движения даже на неровном полу и повредить клетки или форсунки.
Следующим этапом необходимо настроить положение моющих форсунок по высоте, углу атаки и скорости движения вверх-вниз (каждая форсунка имеет индивидуальную настройку скорости). Таким образом, можно целенаправленно установить маршрут, по которому данная форсунка будет отмывать определенную область клетки. Что позволяет планируемо подходить к процессу мойки клеток и за пару проходов промыть все необходимые области в клеточных рядах.
Оператор робота, вручную установив позиционирование робота, пультом управления настроив положение каждой отдельной форсунки, запускает моечный аппарат высокого давления. Следом запускает работу робота и автоматического барабана. Скорость движения робота по коридору между клетками регулируется оператором с пульта управления. При этом, оператор может без остановки работы корректировать скорость движения каждой форсунки, при сильном загрязнении уменьшая, а при меньшем загрязнении увеличивая скорость движения форсунки.
В комплекте следующие функции: мойка высоким давлением, нанесение моющих средств, нанесение дез.средств. Возможно применение теплой воды до 40 градусов.
