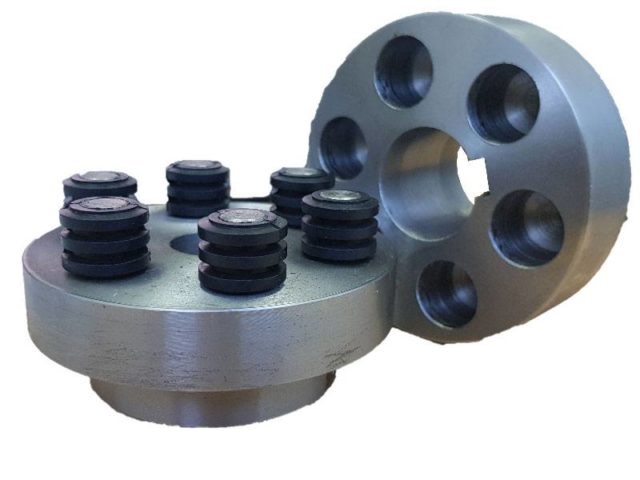

Муфта соединительная GA 24х32 (L89xB65) арт. GA2432/1

Соединительные муфты для валов широко применяются в различных электроприводных механизмах, которые предназначены для работы в течение длительного времени и где нередко возникают высокие динамические нагрузки: насосы, коробки передач (редукторы) и т. п.

Муфта соединительная для электродвигателя состоит их двух стальных деталей и проложенного между ними упругого демпфирующего элемента из полимерного материала. Каждая втулка имеет четыре выступающих кулачка, в момент соединения вступающих в зацепление друг с другом и передающих вращательный момент с ведущего вала к ведомому. Муфта устанавливается на валы цилиндрической формы. Для передачи крутящего момента используется шпоночное соединение.

Благодаря тому, что детали муфты соединены друг с другом не жестко, а имеют эластичный промежуточный элемент в виде «паука», такое соединение позволяет:

· передавать крутящий момент без толчков и вибраций;

· компенсировать небольшие угловые и радиальные смещения соединительных валов;

· уменьшать толчки во время работы и значительны пики нагрузки во время пуска.

Упругая кулачковая муфта под валы насоса диаметром 24мм и валом электродвигателя — 32 мм. Звездочка изготовлена из антистатического полимера. Муфта рассчитана на передачу номинальной мощности до 7,5 кВт при скорости вращения вала до 3000 об/мин.

Характеристики муфты:
Крепление шпонки вала и отдельно вала.
Длина муфты в сборе 89 мм
Диаметр муфты 65 мм
Материал муфты – сталь

Артикул – GA2432/1

Муфта для АВД демпферное соединение между электродвигателем 5,5квт с диаметром вала 32мм и насосом высокого давления с диаметром вала 24мм.
