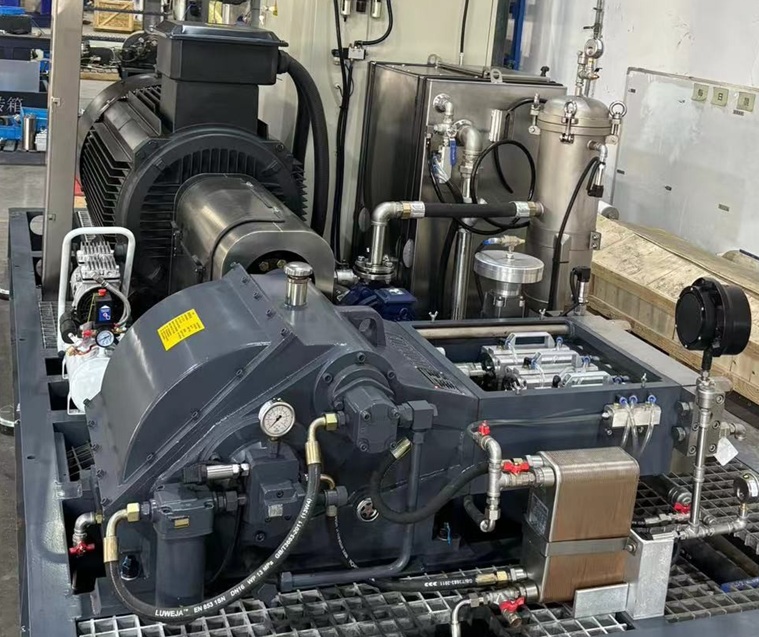

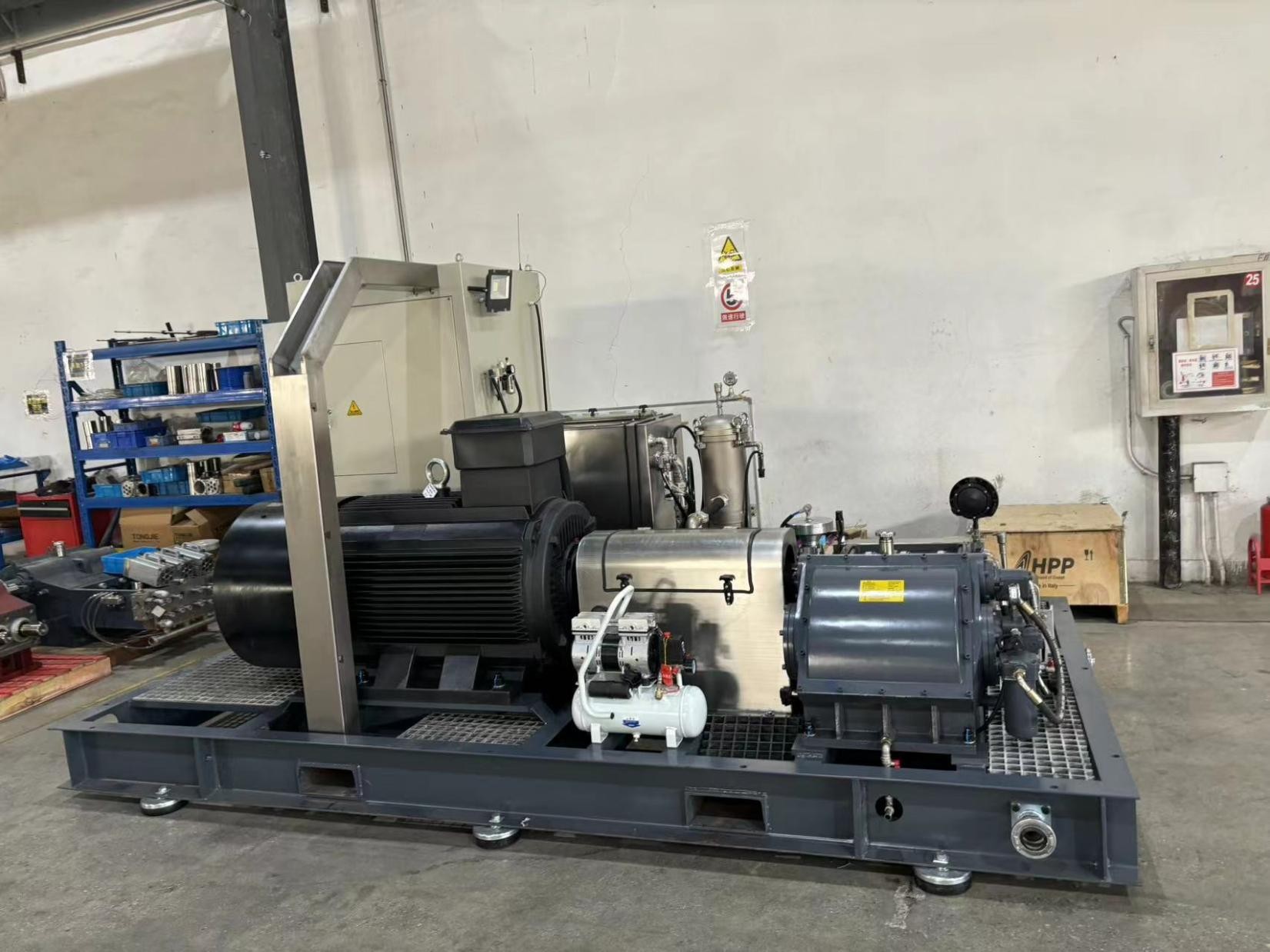

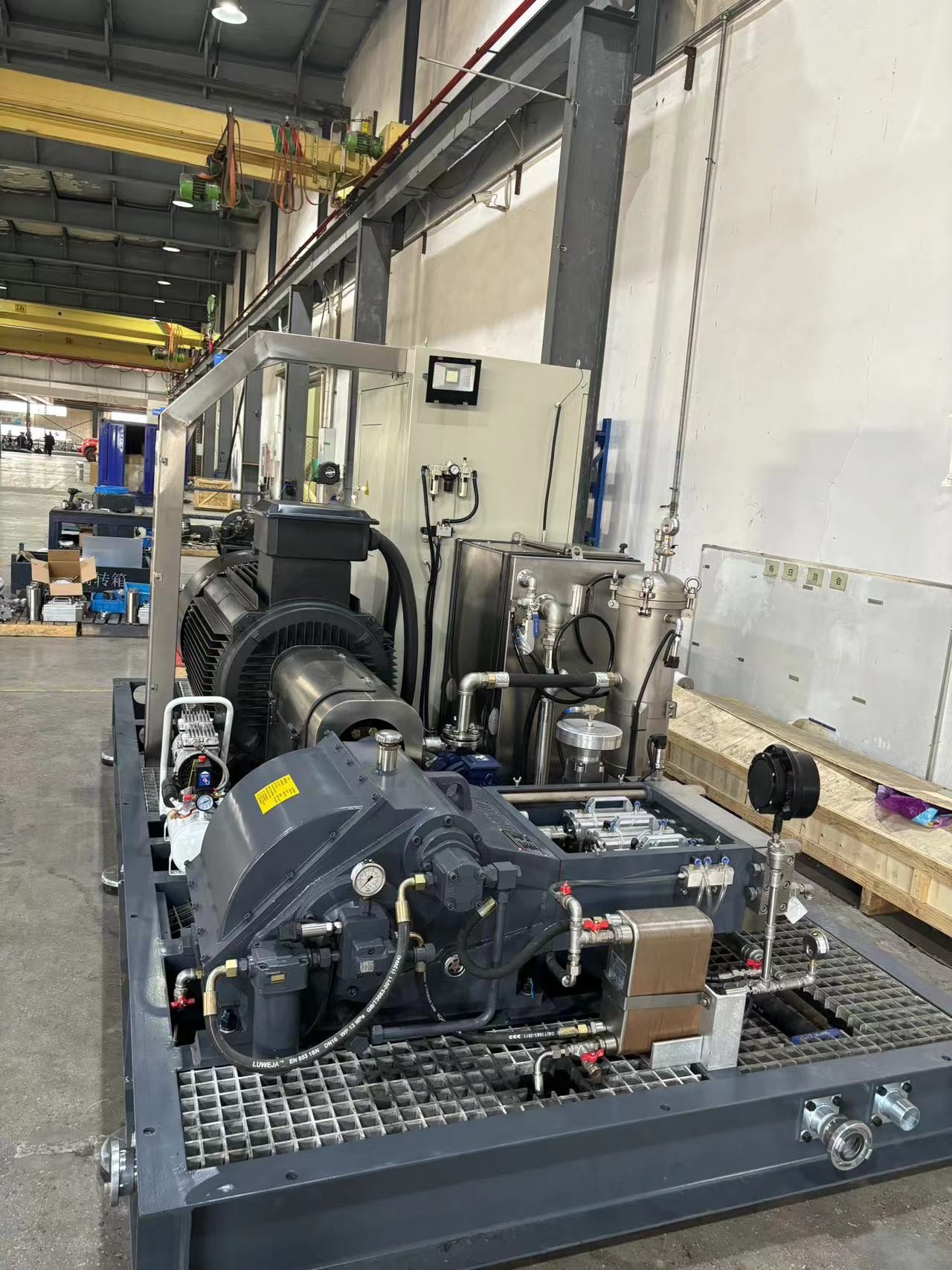

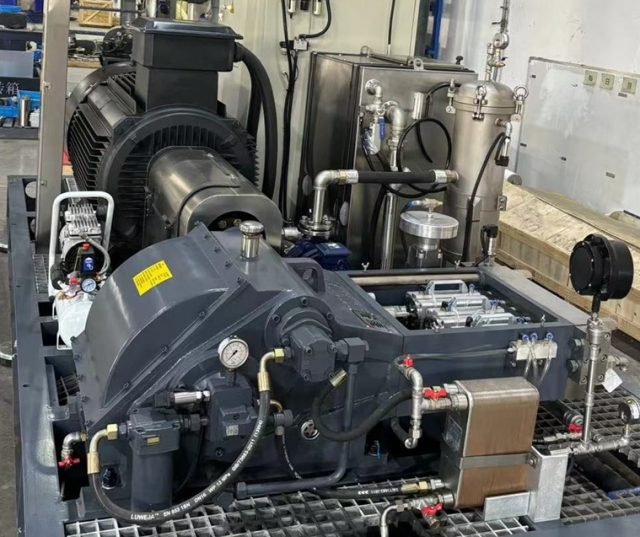

Гидродинамическая машина сверхвысокого давления Аквагид МСД-30/3000
Характеристики:
Максимальный выходной расход 30.3 л/мин
Максимальное рабочее давление 3000 бар
Диаметр плунжера 17.46 мм
Скорость насоса 325 рпм
Скорость на входе 1500 рпм
Насос создан на основе передовых американских технологий, отличается компактной конструкцией, малыми размерами, лёгкостью и высокой эффективностью. Внешняя многоточечная система принудительной смазки обеспечивает стабильную работу. Гидравлическая часть насоса может быть подключена к гидравлическому блоку с давлением 320 МПа (высокий уровень в гидроструйной очистке), что делает его пригодным для широкого спектра применений: нефтехимической, строительной, судостроительной, очистке трубопроводов и резервуаров, пищевой промышленности и т. д. Упрощённая конструкция всех узлов обеспечивает удобство эксплуатации и обслуживания. Стоимость очистки низкая, скорость очистки высокая, качество очистки высокое, без повреждения очищаемых объектов и загрязнения окружающей среды.
Конструкция блока высокого давления:
1) Передача мощности между насосом и электродвигателем осуществляется посредством гибкой муфты с защитным кожухом.

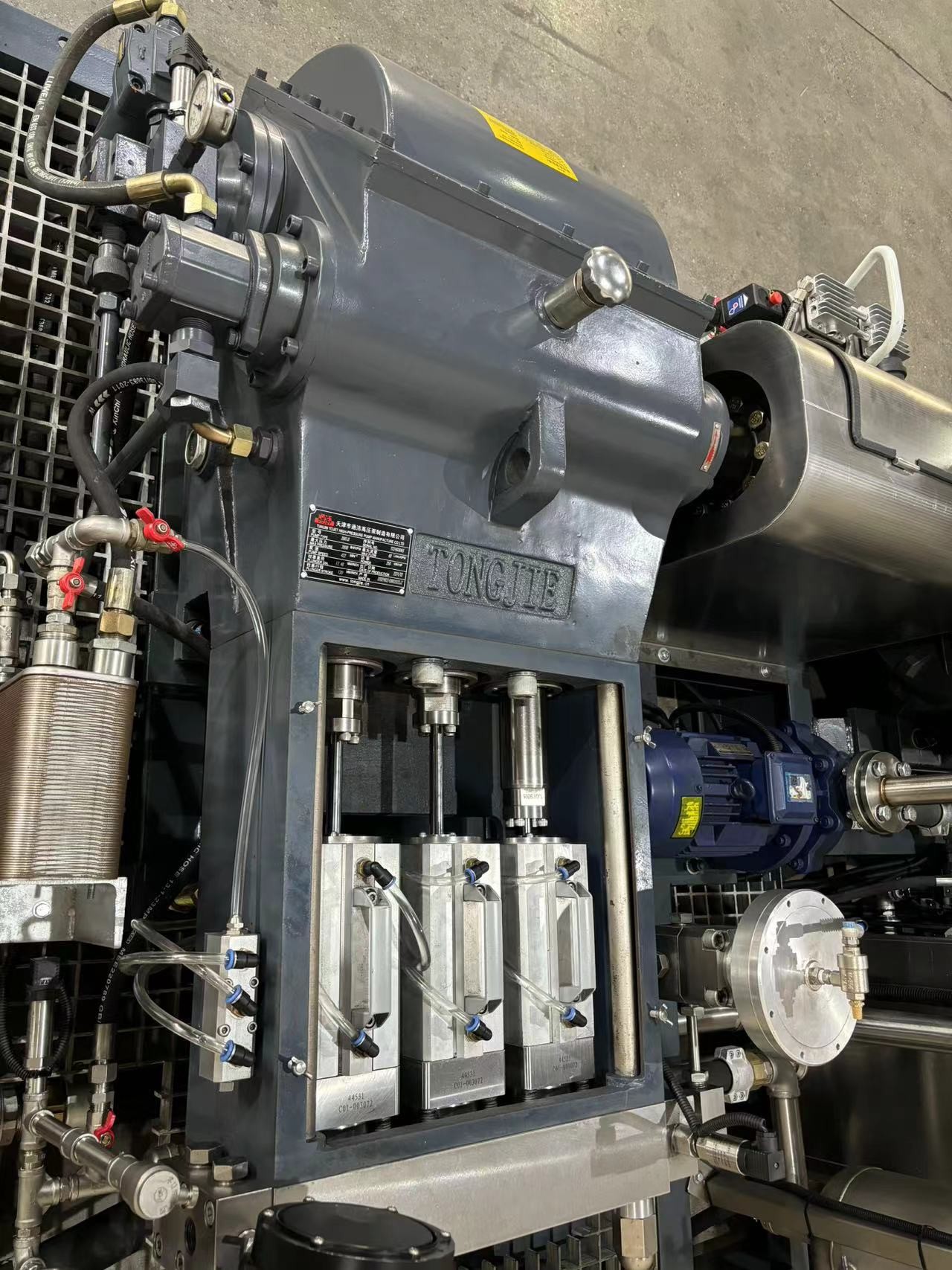

2) Принудительная смазка роликовых подшипников (силовая часть).
3) Стационарная сборка с полностью закрытым контейнером обеспечивает работоспособность всего оборудования.
4) Стандартный комплект инструментов: включает сменные детали и специальные инструменты.
5) Габариты: 4000 мм (длина) x 2200 мм (ширина) x 2100 мм (высота) (приблизительно).
6) Вес только агрегата: около 4,8 т.
Конструкция всасывающей линии блока высокого давления:
1) Манометр для визуального контроля давления.
2) Насос давления в трубопроводе — максимальное давление повышения давления 6 бар.
3) Датчик низкого давления всасываемой воды — обеспечивает защиту всего оборудования, не может работать без воды.
4) Бак для воды — с шаровым поплавковым клапаном для защиты от перелива и низкого уровня воды.
5) Фильтр из нержавеющей стали — для обеспечения очистки воды.
※ Конструкция напорной линии блока высокого давления:
1) Манометр высокого давления для визуального контроля давления.
2) Пневмоклапан сброса давления — выравнивает давление.
3) Пневматическая система и устройство регулирования пневматического напряжения.
Привод блока высокого давления:
1) Электродвигатель: 160 кВт, 400 В, 50 Гц
2) Электрический шкаф управления: включает в себя датчики температуры масла насоса высокого давления, давления масла и аварийного сигнала высокого давления на выходе воды.
