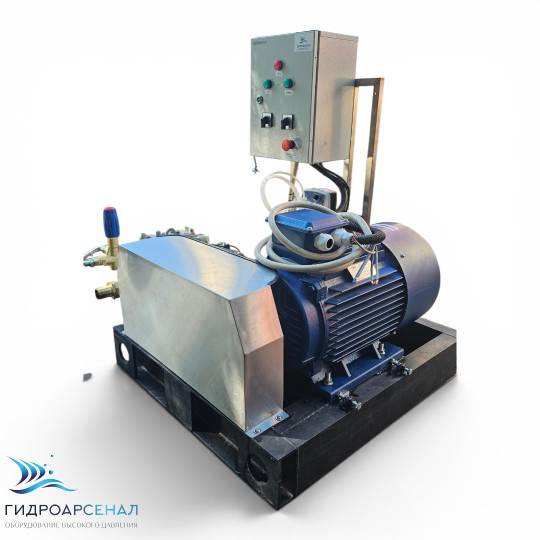

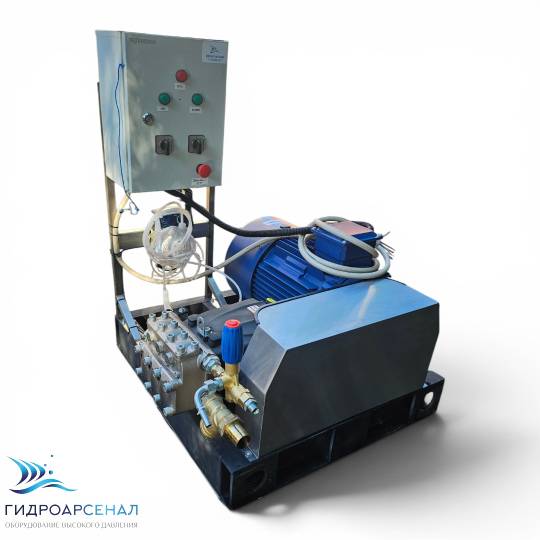

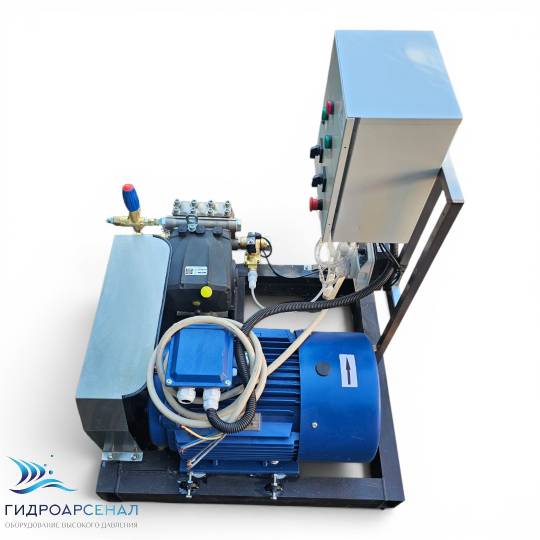

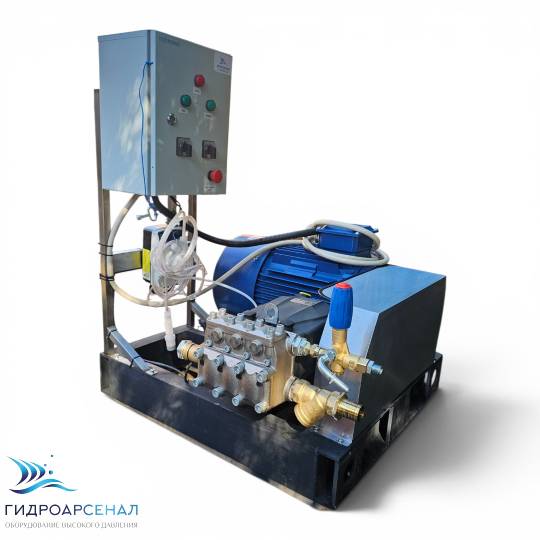

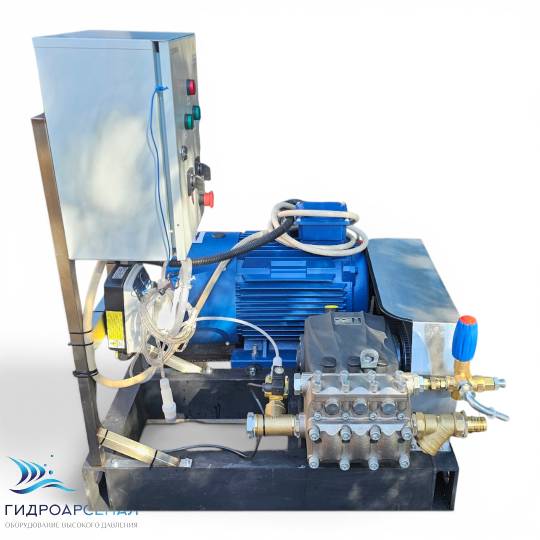

Аппарат высокого давления Gidra FM 91/150 для мойки цистерн
Предназначен для промышленной очистки-мойки цистерн молоковозов, бензовозов и других аналогичного применения емкостей объемом от 3 куб.м.
Отличается небольшими габаритами простотой в обращении. Станина (рама) выполнена из литого стального швеллера, с усилениями по периметру для большей жесткости конструкции. Рама окрашена порошковой краской.
В конструктиве данного АВД использованы только высококачественные компоненты и агрегаты, которые гарантируют длительный срок службы.

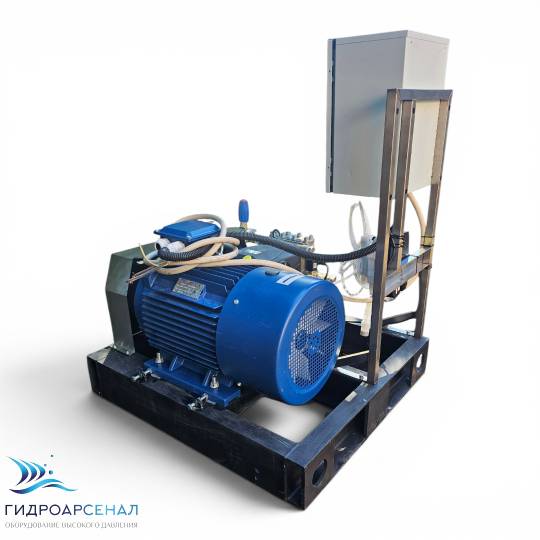

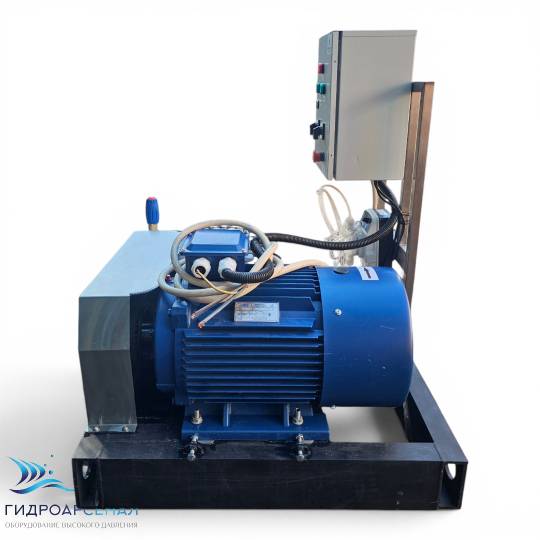

Промышленный низкооборотный электродвигатель АИР180М4 30 КВт, 3 фазы, 1450 обмин. один из самых надежных в эксплуатации в своем классе и имеет сертификат соответствия требования безопасности ТР ТС и ЕС.

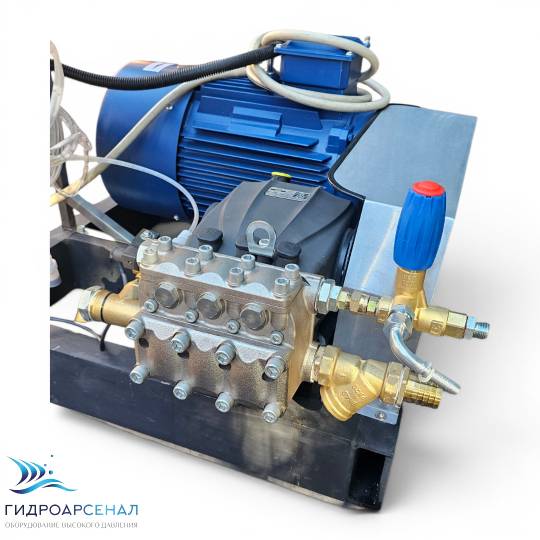

Промышленный высокопроизводительный насос высокого давления GT32 выполнен из высококачественны компонентов, голова из цельного высокотехнологичного сплава чугуна, картер из ребристого сплава алюминия и дюрали, имеет отличную прочность и теплоотдачу. Цельнокерамические плунжера 3шт. Вес насоса 44 кг.
Стационарный АВД Gidra FM 91/150 комплектуется регулятором давления Bay-pass – открытый (сброс потока воды из регулятора в емкость накопительную при отпускании курка) или закрытый (перепуск потока воды внутри насоса по замкнутому циклу, требуется доп. датчик тепловой защиты на низкое давление).
Привод насоса осуществляется через ременный привод с зубчатыми шкивами соотношения оборотов 1:1. Зубчатый ремень обеспечивает посную передачу крутящего момента от электродвигателя на насос без возможности проскальзывания вала на ремне при ослаблении.
В комплекте АВД установлен дозирующий насос (eONE MA, 30 л/час, 5 бар, 100/250V PVDF TFE/P) для подачи моющего средства в насос в.д. с широким диапазоном регулировки концентрации подачи химических средств в воду на входе в насос.
По желанию заказчика, возможно установка до 3х дозаторов на АВД. Дозатор имеет отдельный переключатель.
Пульт управления с индикацией сети, индикация работы АВД, индикация работы дозирующего насоса, кнопка аварийной остановки АВД.
Электропакет АВД состоит:
- электромагнитный пускатель 65А
- теплового реле 63-80А ( защищает электродвигатель от токовых перегрузок, пропадания фаз, перегрева электродвигателя и пускателя)
- выключатель пылевлагозащищенный 20А.
- лампочка индикатора сети 380Вт(красная).
- лампочка работы АВД (зеленая) и дозатора (зеленая).
- бокс из нерж.стали толщиной 1мм, имеет степень защиты IP65 (защита от попадания пыли и брызг воды при прямом воздействии) с комплектом сальников.
- Электрокабель ПВСнг 5х10 черный 4м. Данный кабель не горюч и имеет двойной запас прочности к нагреву и механическим повреждениям.
Технические характеристики:
- Сеть – 380 Вт, 50 Гц.
- Степень защиты – IP 65.
- Рабочее давление – 150 бар.
- Максимальное давление – 170 бар.
- Производительность — 91 л/мин. (5460 л/час).
- Мощность – 30 кВт.
- Макс. температура воды на входе – до 40 гр. (рекомендуемая — до 20 гр)
- Масса – около 500 кг.
- Габариты: длинна – 1100 мм, высота – 700 мм, глубина – 600 мм
Система безопасности:
- Электромагнитный пускатель позволяет дистанционно управлять работой электродвигателя.
- Реле перегрузки (тепловое реле 65А) защищает электродвигатель от токовых перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз.
- Регулятор давления VRT100 открытый байпас.
- Кожух на муфте соединения валов.
