Аппараты высокого давления относятся к оборудованию, выпускающему струи воды под большим напором. Широкое применение агрегаты нашли на автомойках, где водой под давлением с автомобиля смывается любая грязь. Важным аспектом является качество работы таких аппаратов, ведь безотказная продолжительность службы зависит от установленных комплектующих узлов.

Устройство АВД

Существует множество разновидностей аппаратов высокого давления, хотя все они работают по одинаковому принципу. Их задача состоит в выбросе струи воды под большим давлением. При этом АВД выпускаются разной мощности и габаритов. Выбрать и купить АВД можно в нашем интернет магазине.

Их приобретение зависит от размеров предприятия, где они будут устанавливаться.

В составе АВД, кроме основных агрегатов, к которым относятся помпа, двигатель, водозаборное устройство, шланги и пистолет, входят еще множество более мелких комплектующих. Это узлы следующих видов:

• боксы управления, к которым относятся пульты разного вида;
• виброопоры;
• гидрокомпенсаторы;
• водные манометры;
• рамы и тележки;
• фильтры;
• соединительные муфты и фланцы;
• регуляторы давления.

Для качественной работы аппарата высокого давления требуется, чтобы все эти узлы функционировали надежно и бесперебойно. С этой целью АВД нуждается в регулярной проверке работоспособности и замене тех деталей, которые уже выработали свой ресурс. Полный ассортимент всех необходимых комплектующих можно найти у нас на сайте.

Пульты управления

С помощью пультов дистанционного управления вводятся в действие или выключаются аппараты, расположенные на некотором расстоянии. Происходит это из специально выделенной комнаты, расположенной вне зоны мойки, что очень удобно. В результате оператору обеспечивается защита от попадания воды.

В состав пульта управления входят следующие детали:

1. Пылезащищенный корпус. В зависимости от габаритов пульта управления, они могут иметь разные параметры. Изготавливаются корпуса из ударопрочного пластика, что обеспечивает им надежную защиту не только от механического воздействия, но и проникновения влаги.
2. Группа сальников. Их наличие обеспечивает герметичность в местах, где возможно проникновение влаги и пыли.
3. Пускатели. Это своего рода начинка, заключенная в корпус. Такие детали устанавливаются с хорошим запасом силы из расчета мощности двигателя на 5,5 кВт.
4. Тепловое реле. Оно используется для отключения электродвигателя в случае возникновения температурных перегрузок. Это является очень важным моментом, поскольку предотвращает выход из строя силового агрегата.
5. Трансформатор понижения напряжения. Аппарат обладает способностью изменять эту величину с 380 до 24 Вольт. Напряжение понижается у включателя аппарата, который располагается в моечном боксе.
6. Включатель. Элемент, отвечающий за начало работы аппарата высокого давления. Он также изготавливается из пластика: это нужно для того, чтобы внутрь не попадала влага. В качестве дополнительной защиты на контакты устанавливается силиконовая вставка. С учетом того, что он работает от 24 В, использование в условиях повышенной влажности является безопасным.

В нашей компании можно приобрести несколько видов пультов управления. Все они отличаются хорошим качеством и длительным сроком эксплуатации.

Виброопоры

Вибрация — это механические колебания, способные разрушить любой механизм. Для устранения этого явления изготавливаются специальные устройства, способные максимально снизить негативное воздействие.

Само название изделий указывает на их назначение. При этом происходит не только предотвращение вибрации, а и значительно уменьшается шум от работы моечного агрегата, производимого многими его компонентами.

Установленные вибраторы хорошо защищают конструкцию от различных видов повреждений. Сюда относятся понижение механической жесткости агрегата и возможный выход из строя проводки. Такие элементы имеют вид опор, способных воспринимать на себя возникающие колебания и амортизировать их путем поглощения. В результате снижается безопасность работы оборудования и значительно увеличивается срок его эксплуатации.

Разновидности изделий

Преимуществом использования виброопор является нормализация работы моечного оборудования и обеспечение качественного функционирования. По своей конструкции изделия делят по следующим материалам:

1. Резина. В качестве исходного сырья может быть использована как натуральная, так и синтетическая резина. Материал не теряет свои характеристики при пониженных температурах, но не может выдержать предела в (+60)°. Превышение такого температурного режима ведет к разрушению материала.
2. Резина и металл. Основная часть изделия изготавливается из резины, а для усиления конструкции опора делается металлической. Это позволяет детали выдерживать более высокую нагрузку. У таких виброопор имеется существенное преимущество, поскольку здесь появляется возможность регулировать высоту для контроля необходимого уровня установки АВД. Кроме того, наличие металлического основания значительно упрочняет изделие и уменьшает вероятность его быстрого разрушения.
3. Металл. Здесь в качестве амортизирующих элементов используются пружины с рессорами. Однако для моечного оборудования они не применяются.

Также встречаются випроопоры, изготовленные из фетра и пробки с присутствующей в них свинцово-асбестовой прокладкой. Они не обладают способностью хорошо гасить колебания, поэтому больше используются для регулировки высоты оборудования.

Правила выбора

Существуют следующие правила, на которые нужно ориентироваться при выборе виброопор:

1. Обязательно знать точный вес агрегата высокого давления, чтобы под него подбирать виброопоры соответствующих параметров.
2. Иметь представление о мощности оборудования и частоте вибрации. Обладая такой информацией, намного легче подобрать нужные параметры изделия.
3. Во время покупки виброопор следует просмотреть их физические характеристики. Все изделия имеют свои предельные возможности. К ним относятся максимальная нагрузка и наибольший уровень воспринимаемой вибрации. Исходя из этих параметров, подбирают нужные варианты деталей, чтобы они обеспечивали эффективную и безопасную работу моечного оборудования.
4. Обязательно обращать внимание на качество материала, из которого сделаны виброопоры. Это необходимо для того, чтобы изделия прослужили длительный срок.

На первый взгляд, виброопоры — простые детали. Однако их выбор относится к очень ответственному шагу, поскольку вибрация разрушает оборудование.

Гидрокомпенсаторы

Важным узлом в аппарате высокого давления является гидрокомпенсатор, поглощающий в гидросистеме скачки избыточного давления. В результате происходит снятие возможных гидроударов, что устраняет риск быстрый поломки оборудования.

Наличие гидрокомпенсатора позволяет контролировать давление воды и регулировать ее напор. Во время мойки автомобиля это имеет большое значение, поскольку неправильная сила струи может существенно ухудшить качество уборки автомобиля.

Такое оборудование от компании Гидроарсенал отличается высокой надежностью и служит в течение длительного периода. В процессе его работы в том числе гасятся существующие вибрации.

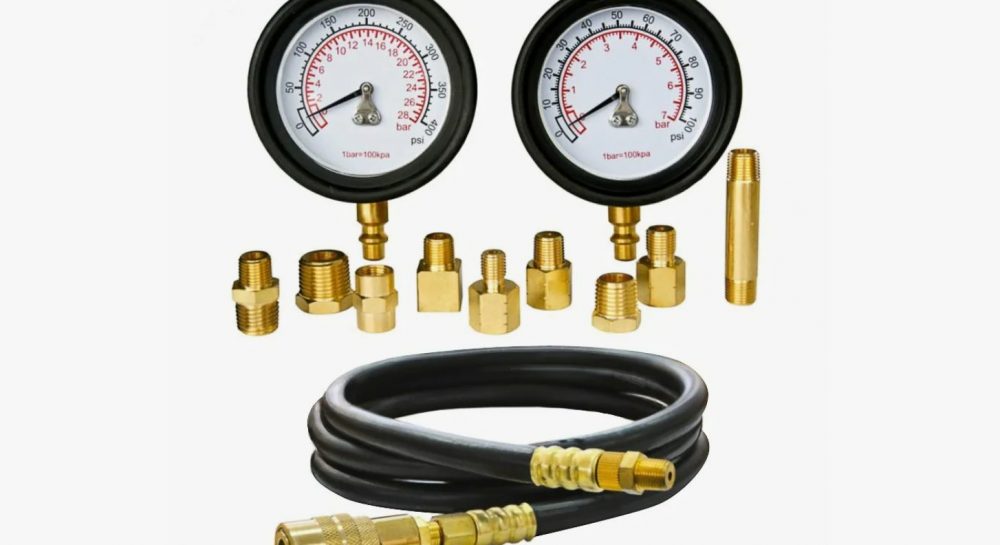

Водные манометры

При мойке автомобиля напор воды нуждается в контроле, что входит в задачу установленных манометров. Это прибор, с помощью которого измеряется превышение искусственно созданного давления струи жидкости относительно атмосферного. Во время работы моечной станции необходимо постоянно следить, чтобы напор воды не заходил за уровень порогового значения.

На начальной стадии вода поступает в изогнутую медную трубку, соединенную с измерительным механизмом. Избыточное давление жидкости оказывает влияние на медный сплав, частично его деформируя, что сопровождается сдвигом стрелки на определенную величину.

Для работы в прибор может быть встроена пружина, состоящая из одного витка. В других вариантах конструкций применяется мембрана. В этом случае приборы не так восприимчивы к загрязненной воде и лучше выдерживают большие вибрации.

При выборе манометра необходимо ориентироваться на следующие параметры:

1. Диапазон измерений. Эта величина зависит от мощности аппарата высокого давления.
2. Величина погрешности измерений. Обычно она составляет от 0,4 до 4 единиц.
3. Разновидности штуцеров, которые бывают радиальными и осевыми.
4. Варианты резьбы. В манометрах она может быть метрической, конической или трубной. В случае необходимости допускается использование переходников.

При выборе оборудования проведите тщательный осмотр. На поверхности не должно быть трещин и следов коррозии. Особое внимание уделяется резьбе: важно, чтобы на ней отсутствовали смятия.

Тележки и рамы

Для перемещения аппаратов высокого давления используются тележки разных видов:

1. Из нержавеющей стали. С их помощью агрегат удобно перемещать на нужное расстояние. Основной деталью в конструкции является зеркальная нержавеющая труба. Движение происходит за счет колес, установленных на подшипниках. Также в раме есть место, на которое можно укладывать шланги.
2. Тележка Gidra. Отличие этой тележки заключается в том, что она полностью окрашена в синий цвет. В ней также присутствуют литые колеса и место для укладки шлангов.

Все варианты тележек являются собственной разработкой компании Гидроарсенал.

На моечных станциях для работы аппаратов высокого давления используются специальные рамы. Примером является защитный корпус АВД GIDRA FM-1. Изготавливается он из алюминиево-композитных панелей толщиной 3 мм. Такой материал хорошо противостоит влиянию высоких температур, щелочной среде и увеличенной влажности, поэтому может эксплуатироваться в агрессивных условиях. Изготовленная рама покрывает АВД с пяти сторон, защищая его от воздействия жидкости. Снизу пространство остается открытым, чтобы обеспечивалось достаточное охлаждение электродвигателя. Во время ремонта АВД или его текущего обслуживания корпус полностью не снимается, а только убирается панели с лицевой и боковой стороны.

Также существуют рамы для настенного крепления АВД. Это простая конструкция, представляющая собой основание, на котором устанавливается агрегат. Также присутствуют две планки для крепления рамы к вертикальной поверхности.

Фильтры

С помощью фильтров обеспечивается непрерывный поток в оборудование очищенной воды. Установленные элементы бывают двух видов:

1. Грубой очистки. В этом случае из жидкости удаляются частицы, которые в воде не подвергаются растворению. Сюда относится песок или мелкие гранулы отколовшейся металлической коррозии. Размеры задерживаемых взвешенных частиц в среднем составляют от 5 мкм.
2. Тонкой очистки. Задерживает более мелкие гранулы и различные волокна.

При выборе фильтра для мойки и последующей работе с ним необходимо руководствоваться следующими правилами:

1. Отдавать предпочтение только разборному фильтрующему устройству.
2. После разборки фильтра перед удалением загрязнений дать картриджу высохнуть. Это значительно облегчит последующую работу.
3. Процедуру удаления грязи не проводить металлическим инструментом, поскольку это может повредить фильтрующую сетку.
4. Если на сетке появляются дефекты, то она подлежит замене.

Фильтр может устанавливаться непосредственно перед агрегатом высокого давления или быть встроенным в магистраль.

Соединительные муфты

Для соединения двух вращающихся валов с целью передачи крутящего момента используют муфты. Они бывают множества разновидностей. К наиболее популярным из них относятся следующие изделия:

1. Муфта FRC 180 30×55. Предназначена для соединения валов насоса и электродвигателя. При этом первый из них составляет диаметр 30 мм, а второй — 55 мм. Изготавливается узел из чугуна. Муфта обеспечивает работу при вращении валов до 3000 об/мин, а передаваемая мощность может составлять 15-20 кВт.
2. Муфта GA 24х38. Обеспечивает соединение валов механизмов, способных работать на протяжении длительного времени. При этом она хорошо воспринимает и гасит ударные нагрузки. В состав муфты входят две металлические детали и расположенная между ними прокладка, изготовленная из полимерного материала. Принцип соединения обеспечивается выступающими кулачками, которые входят между собой в зацепление. Муфта способна передавать крутящий момент без толчков и компенсировать радиальное смещение валов.

В случае выхода из строя муфты, чтобы не выбрасывать полностью изделие, иногда заменяются только износившиеся детали. Сюда включаются следующие компоненты:

1. Эластичный элемент для муфты демпферной GA 24×32/38. Данная деталь выполнена в виде звездочки, изготовленной из антистатического полимера. При работе она способна передавать крутящий момент мощностью 7,5 кВт. Высокая эластичность компонента позволяет вести работать муфте без толчков и вибраций.
2. Зубчатый венец FRC 150. Такая деталь изготавливается из износостойкой резины. В процессе ремонта муфты она легко подлежит замене.

Все виды муфт, которые используются в агрегатах высокого давления, не только способны передавать вращательное движение между валами, но и в процессе своей работы устраняют возникающие нестыковки, что существенно повышает срок службы основного оборудования.

Регуляторы давления

Контроль над подачей сжатого воздуха обеспечивается регулятором высокого давления. С помощью данного устройства корректируется работа пневматических аппаратов. В результате давление поддерживается на заданном уровне, что не приводит к выходу из строя компрессорного устройства.

Необходимость установки регулятора давления связано с тем, что существуют различные виды пневматического оборудования со своими характеристиками. В некоторых случаях их значения превышают предельные величины. Чтобы не допустить сбоев в работе системы, следует ограничить силу подачи воздуха. Это и является основной задачей регуляторов давления.

Такие аппараты монтируются на выходе из компрессора. Они фиксируют показатели подачи среды, выравнивая их до нужных параметров, и устраняют возможные возникновения пульсаций.

Внутри регулятора высокого давления имеются 3 камеры. Основной из них является вторая, где присутствует рабочий элемент. Он бывает двух типов:

1. В виде поршня. Именно на него воздействует среда. Как только наблюдается превышение заданных параметров, происходит уменьшение размеров проходного отверстия, что сопровождается перекрытием подачи воздушного потока. Достигается это смещением поршня. Конструкция характеризуется надежностью и удобством в ремонте.
2. В виде мембраны. Здесь в качестве основного рабочего элемента выступает мембрана. Контроль над рабочим давлением происходит за счет ее деформирования, что сопровождается смещением блока и изменением положения заслонок. В результате движение рабочей среды прекращается. Как только параметры нормализуются, отверстие вновь открывается.

Аппараты высокого давления являются необходимым оборудованием для автомоек. Как и у всех агрегатов, их комплектующие могут выходить из строя. Здесь необходимо вовремя контролировать ресурс компонентов и делать замену. Это будет способствовать стабильной работе системы. При открытии автомойки данному моменту нужно уделять особое внимание.
